Obudowa do wzmacniacza lampowego „12 Małp”

Dedykowana obudowa zaprojektowana z myślą o projekcie „12 Małp” autorstwa Przemka z firmy Trafan, prezentowanym na kanale Reduktor Szumu.

Konstrukcja powstała z myślą o wymagających projektach lampowych wykorzystujących dużą liczbę lamp elektronowych oraz ciężkie transformatory. Podczas projektowania szczególny nacisk położono na sztywność konstrukcji, wygodę montażu oraz zachowanie kompaktowych wymiarów umożliwiających użytkowanie wzmacniacza w standardowych szafkach RTV.

Najważniejsze cechy

• Korpus wykonany ze stali o grubości 2 mm.

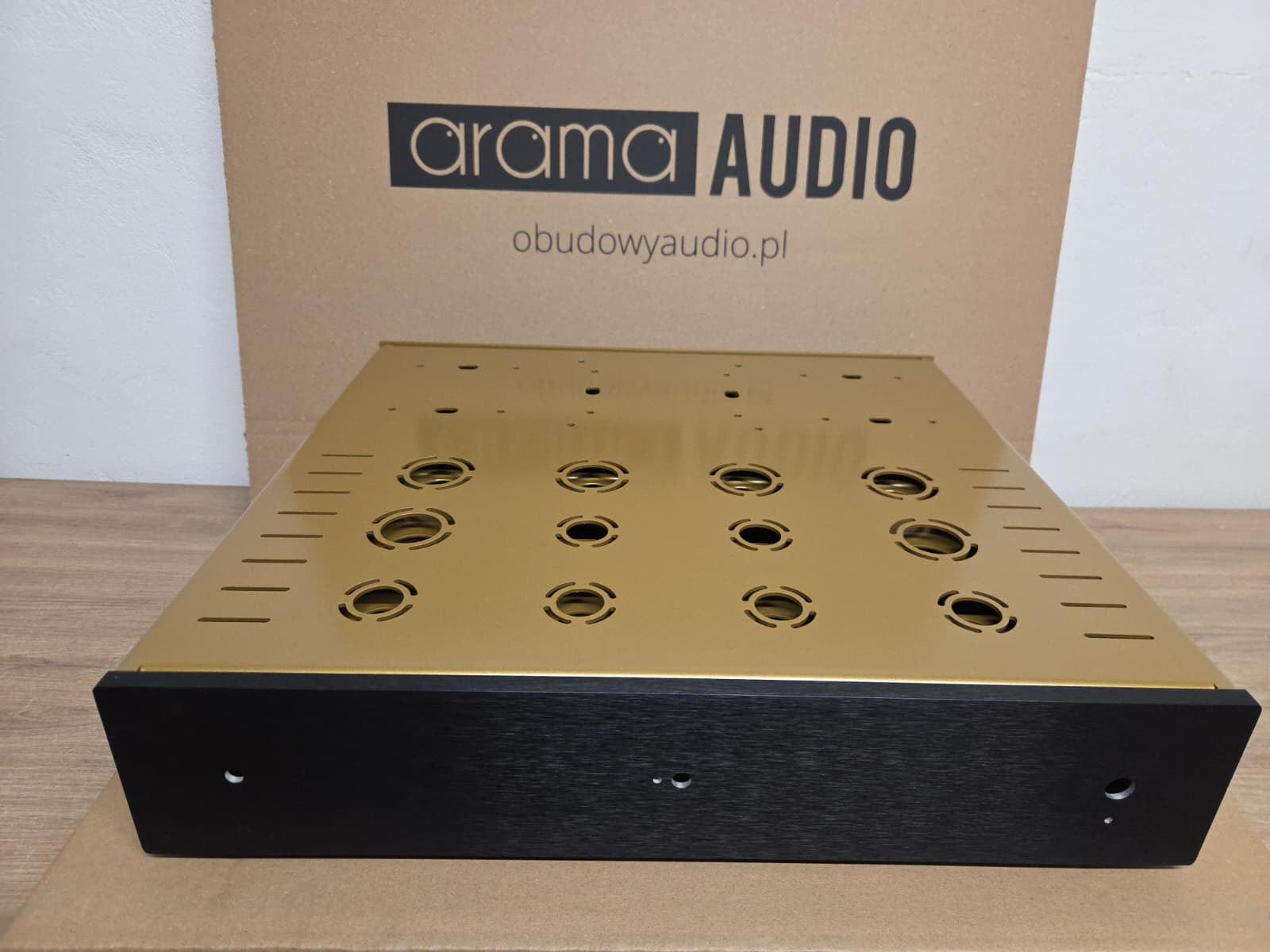

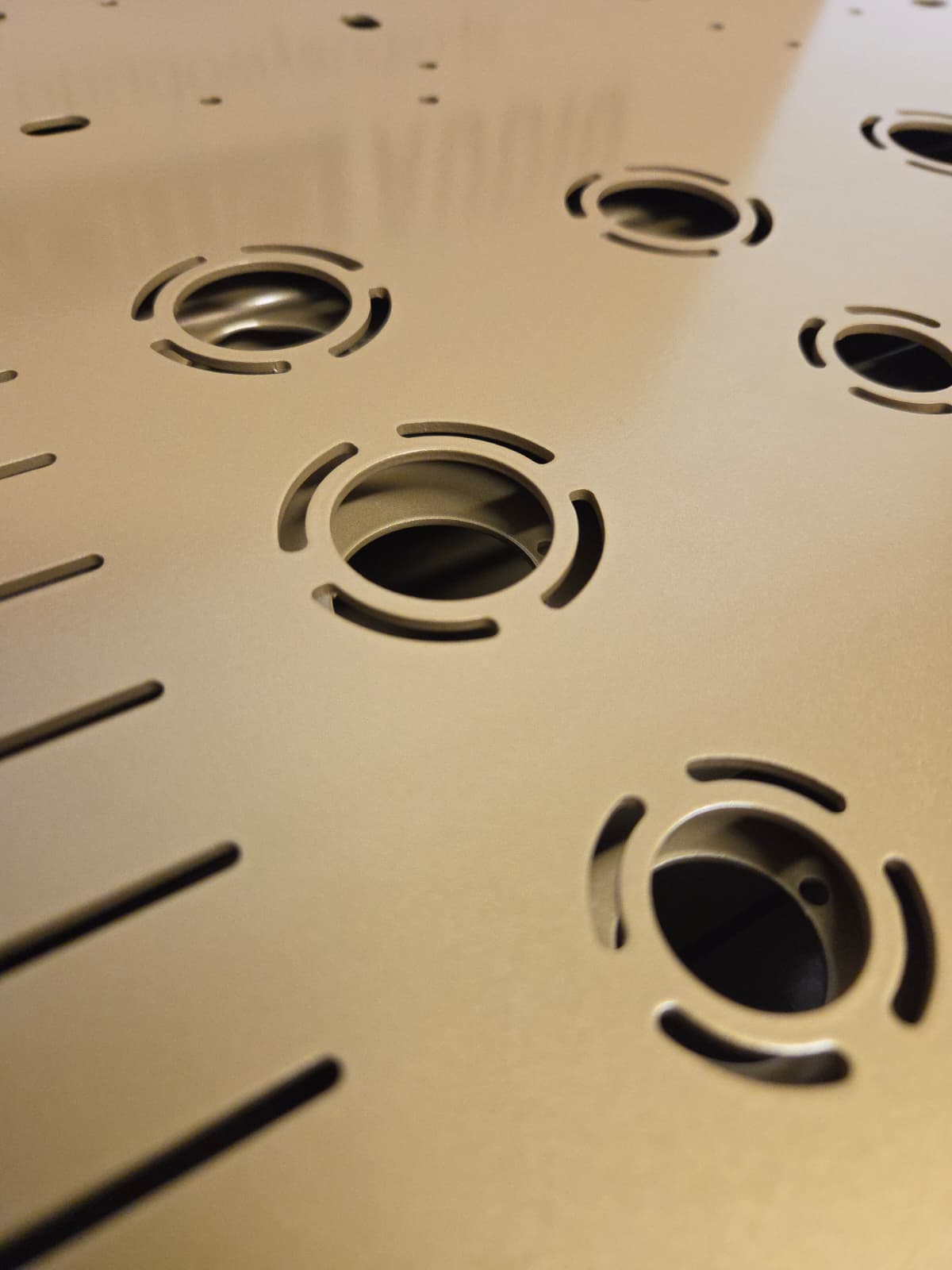

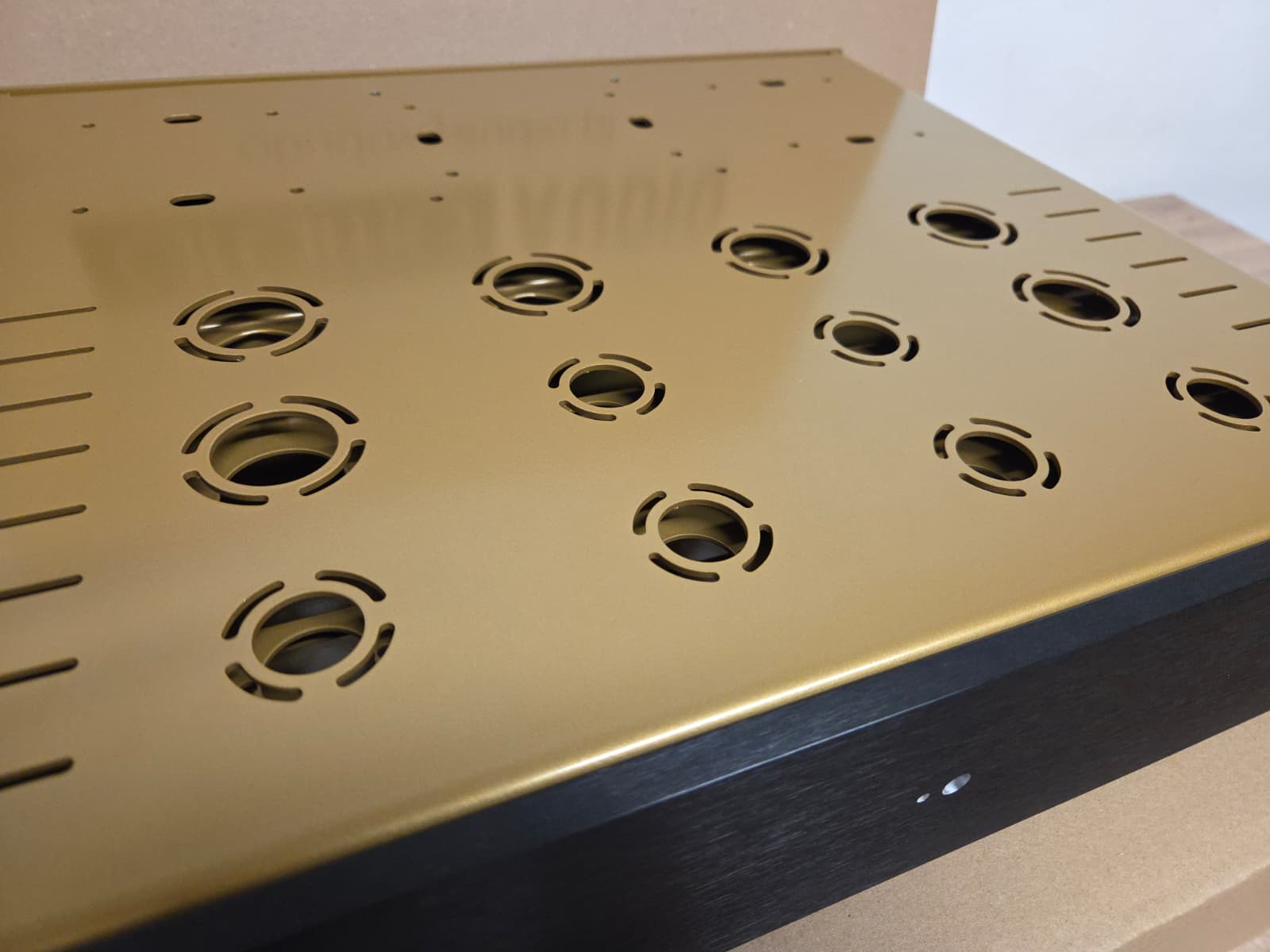

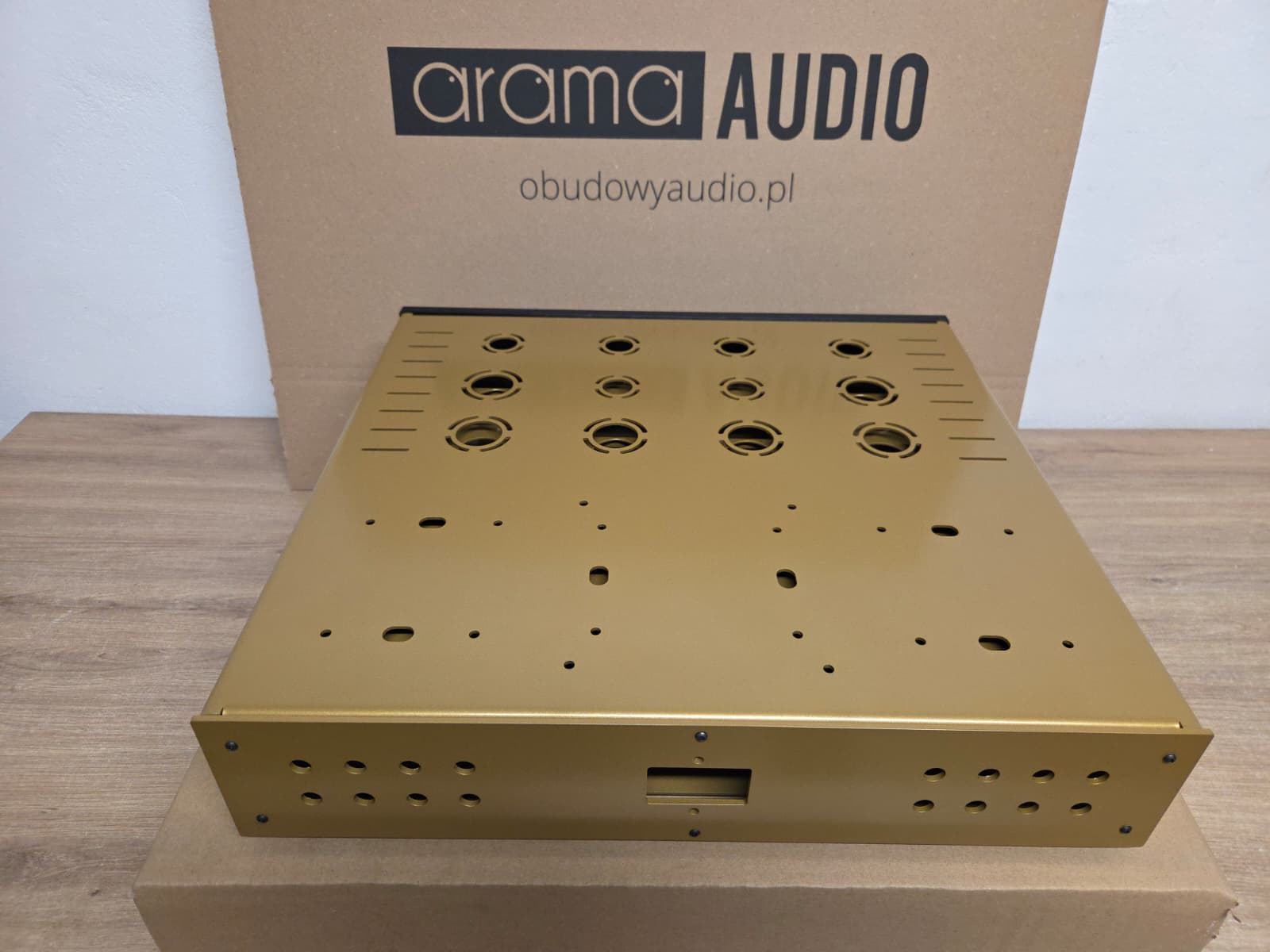

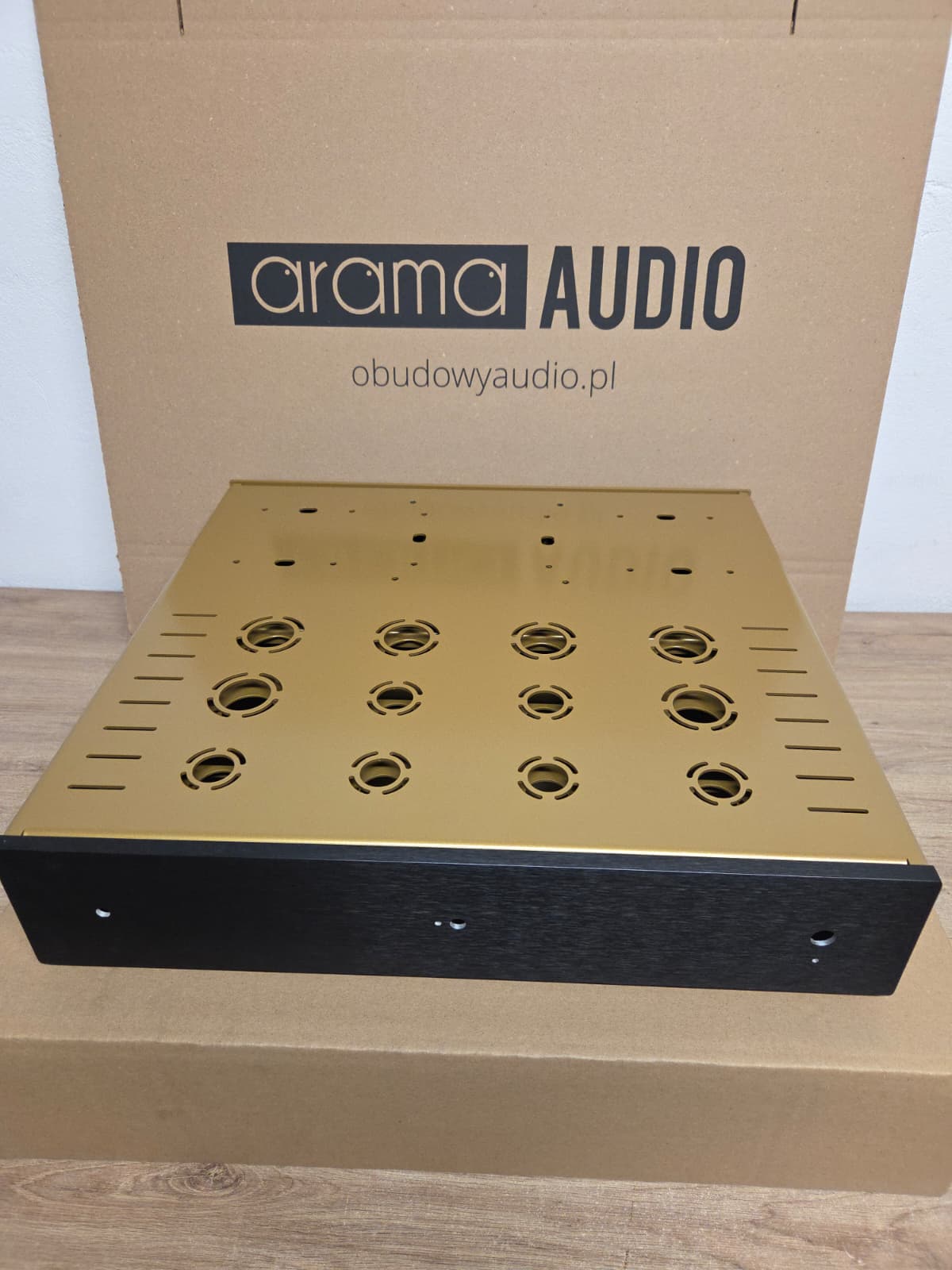

• Dedykowane otwory pod 12 lamp elektronowych.

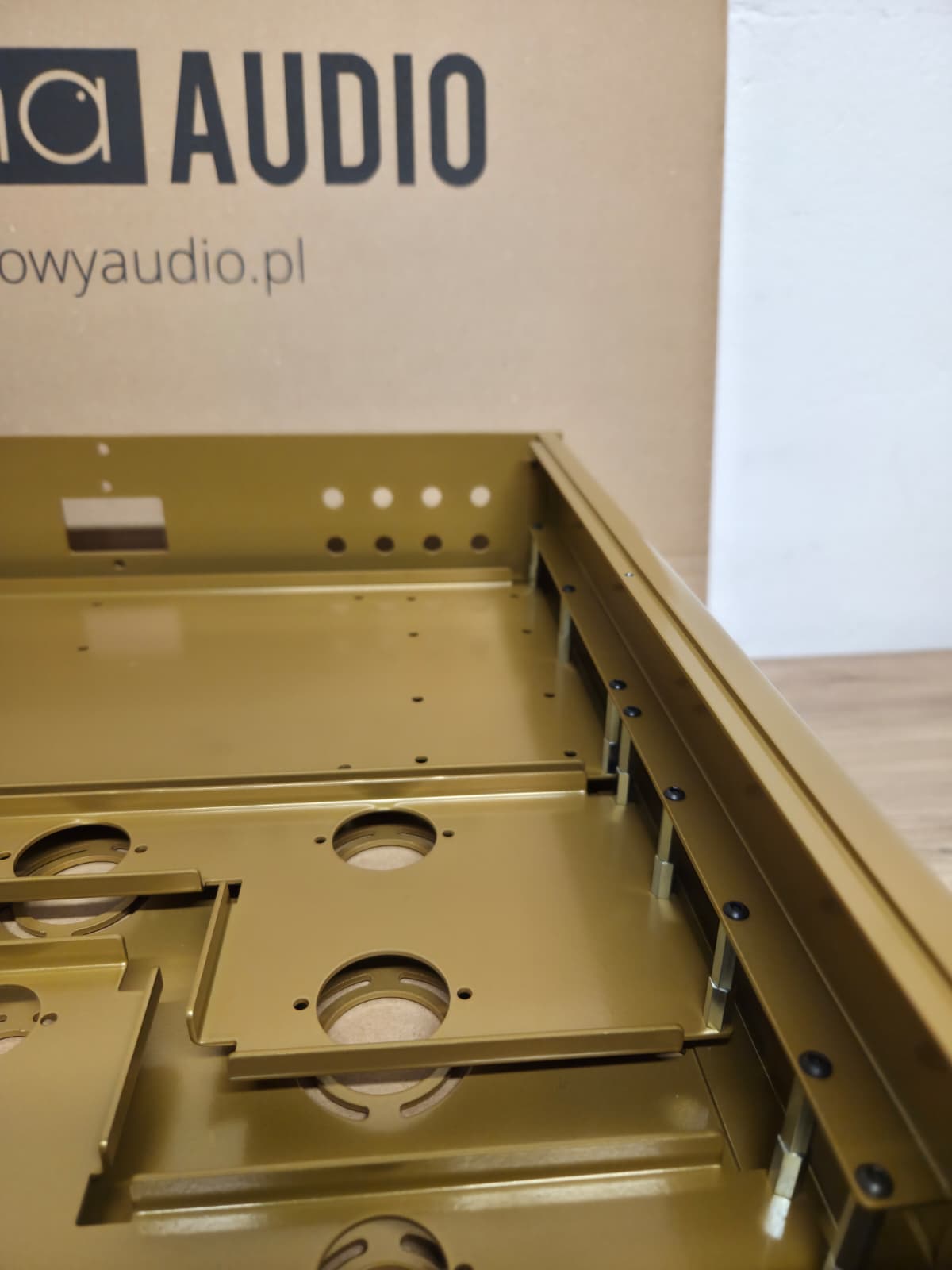

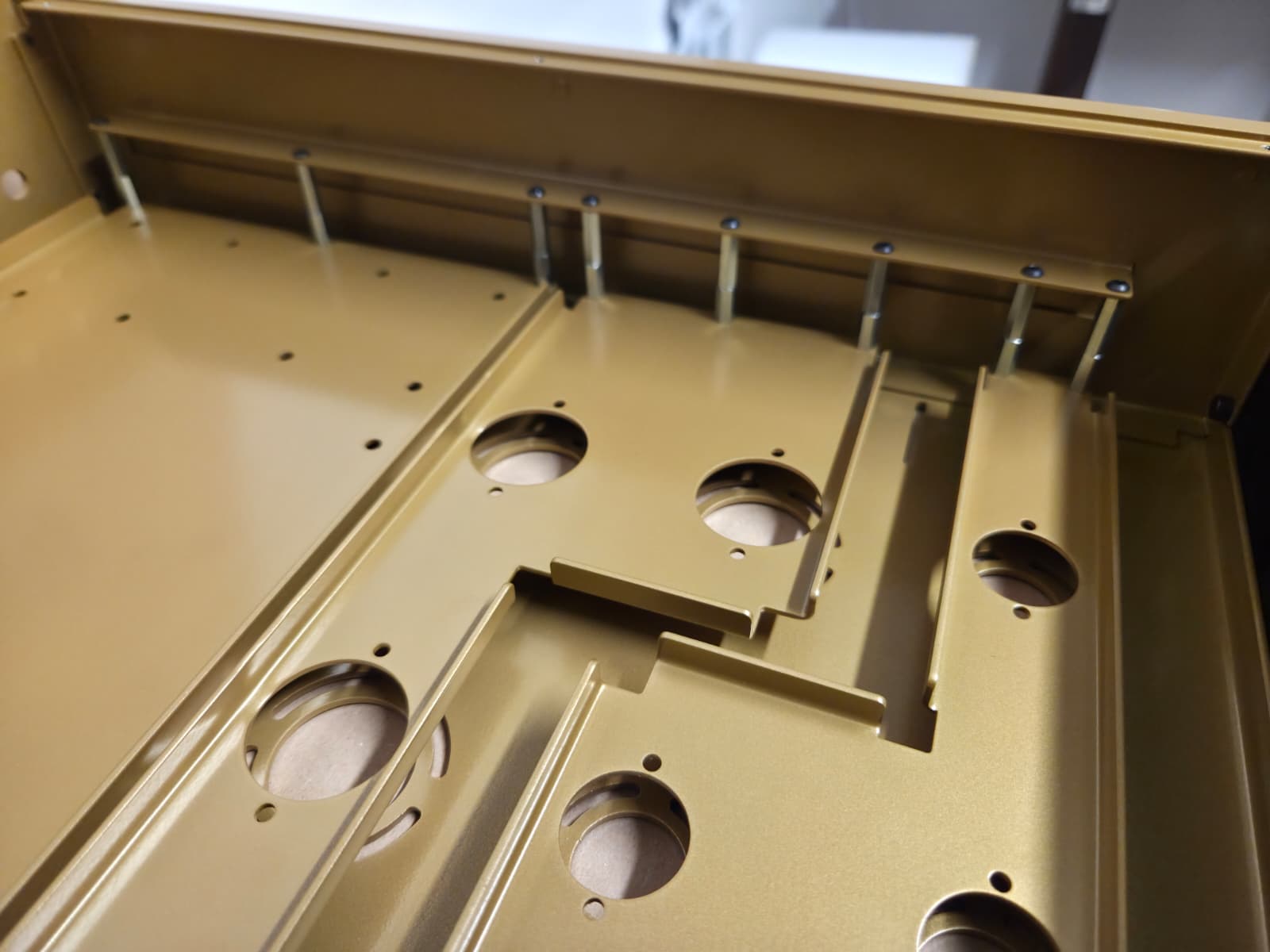

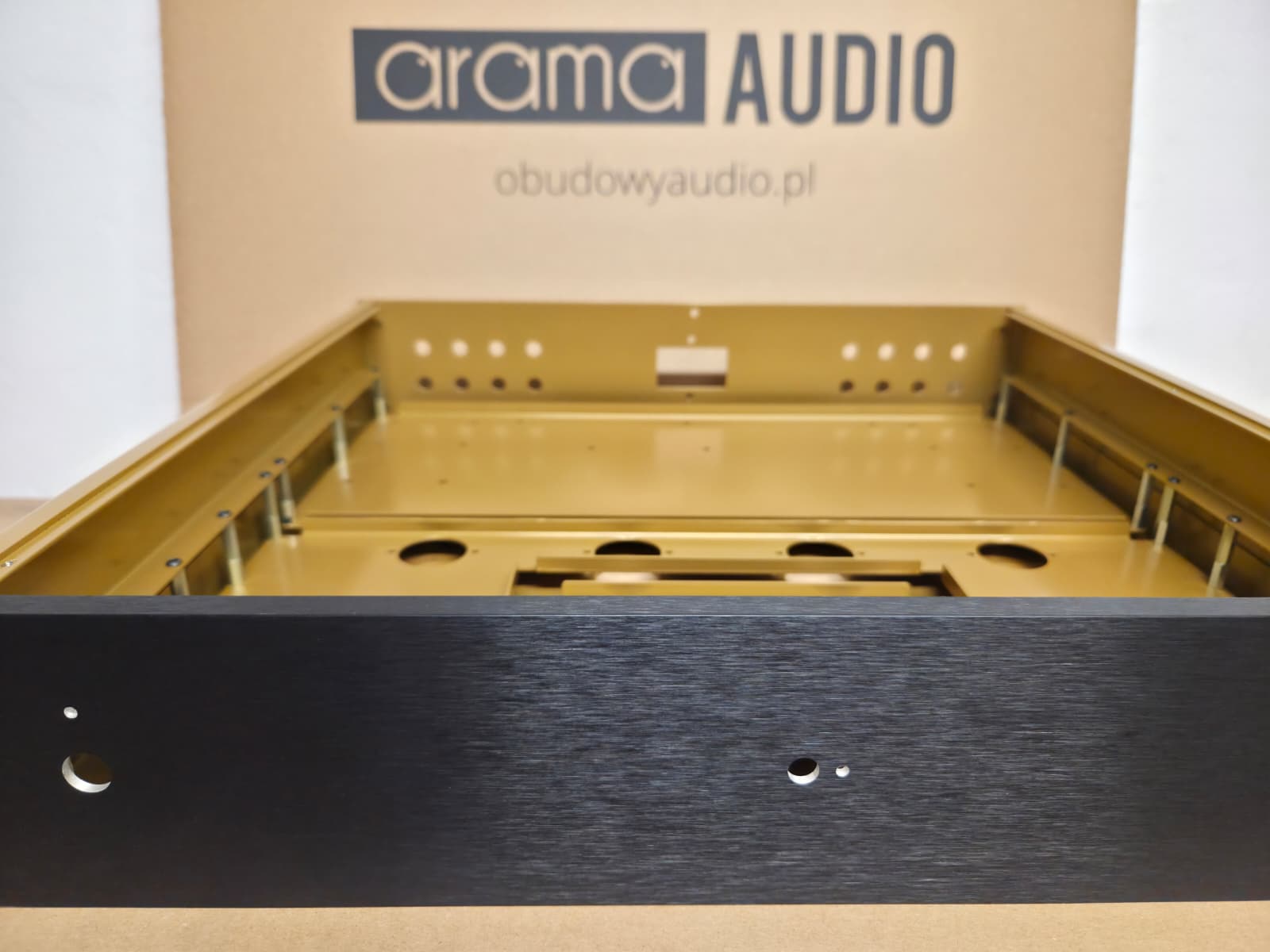

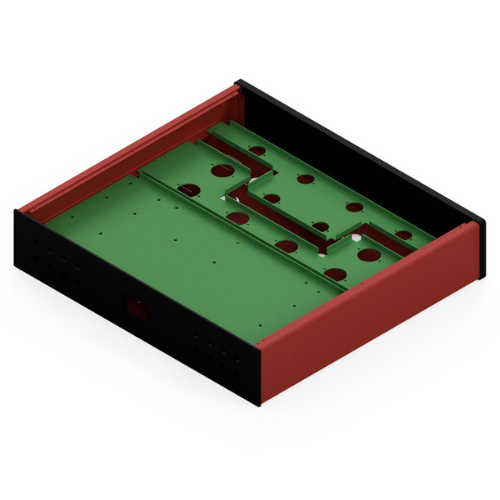

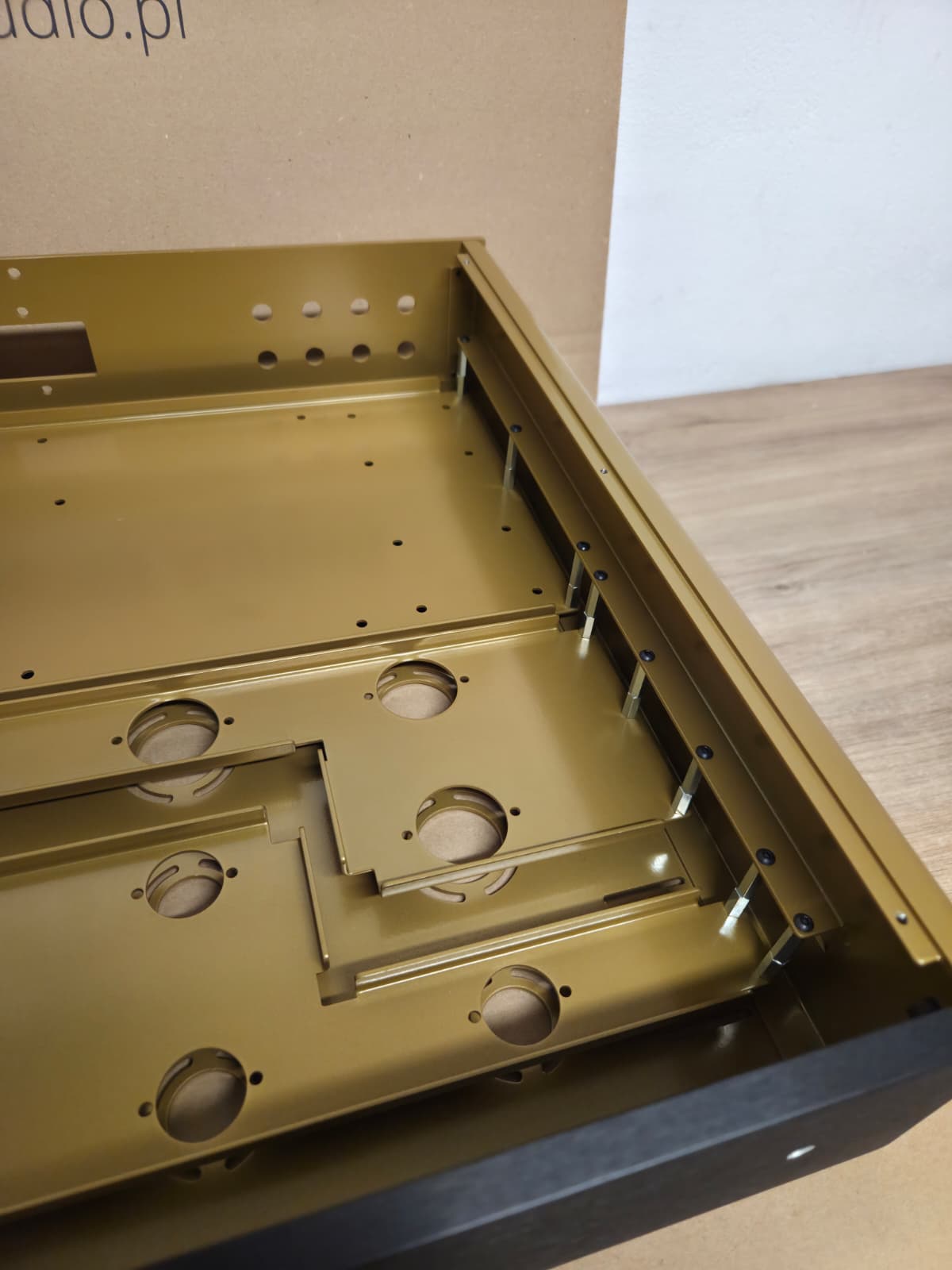

• Wewnętrzny system regulowanego chassis montowanego na specjalnie zaprojektowanych prowadnicach bocznych.

• Możliwość regulacji wysokości płyt montażowych za pomocą dystansów.

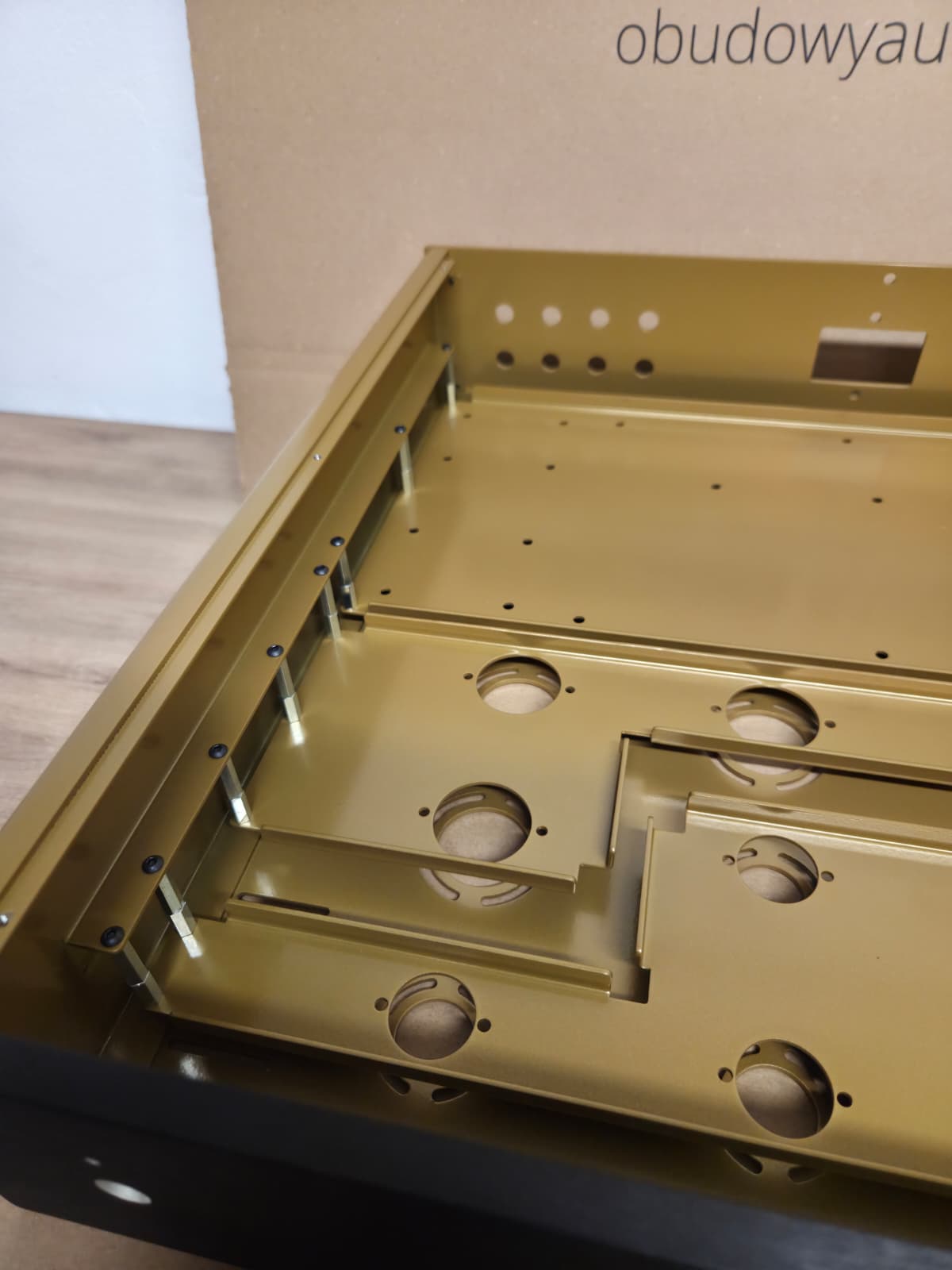

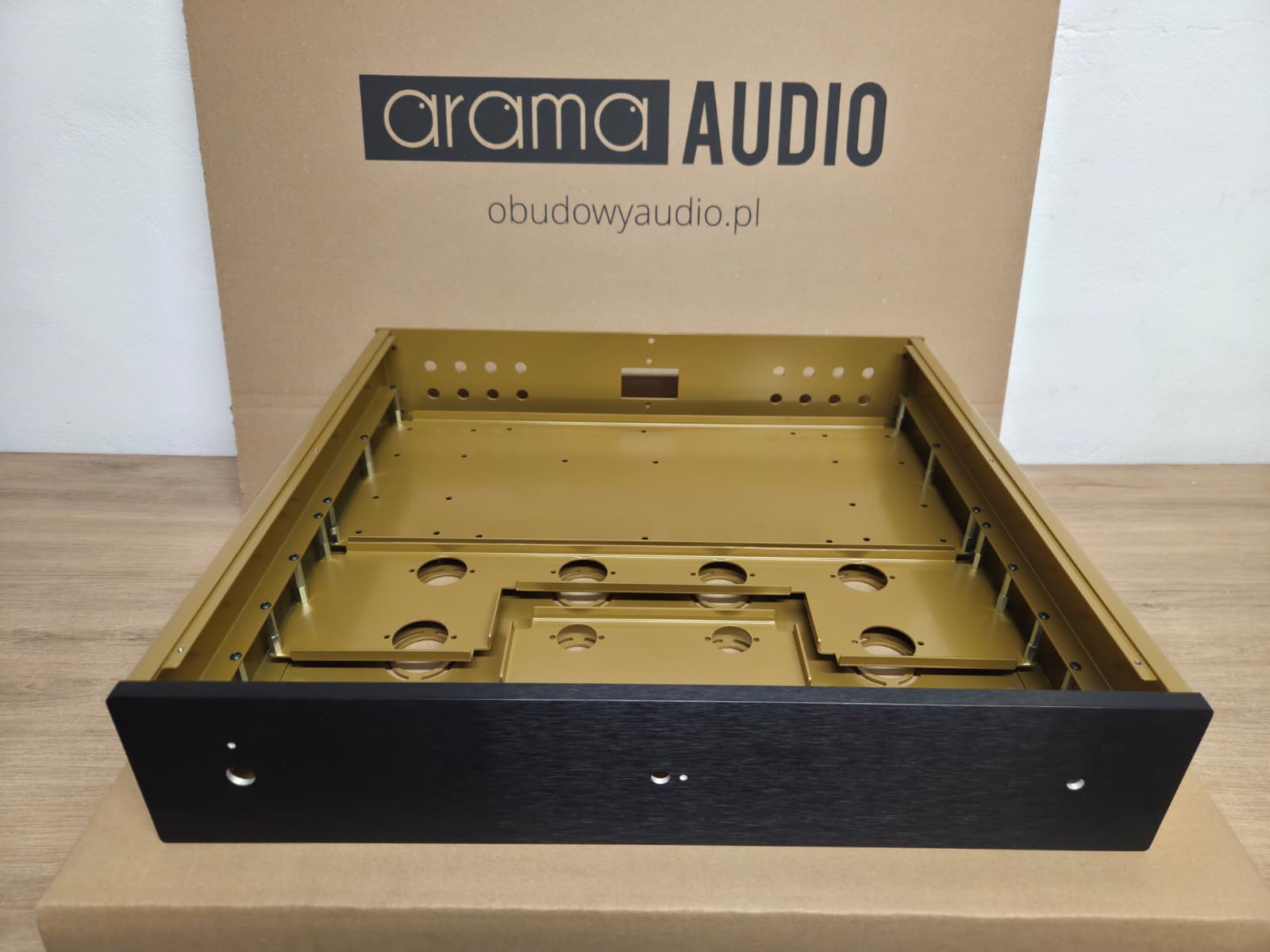

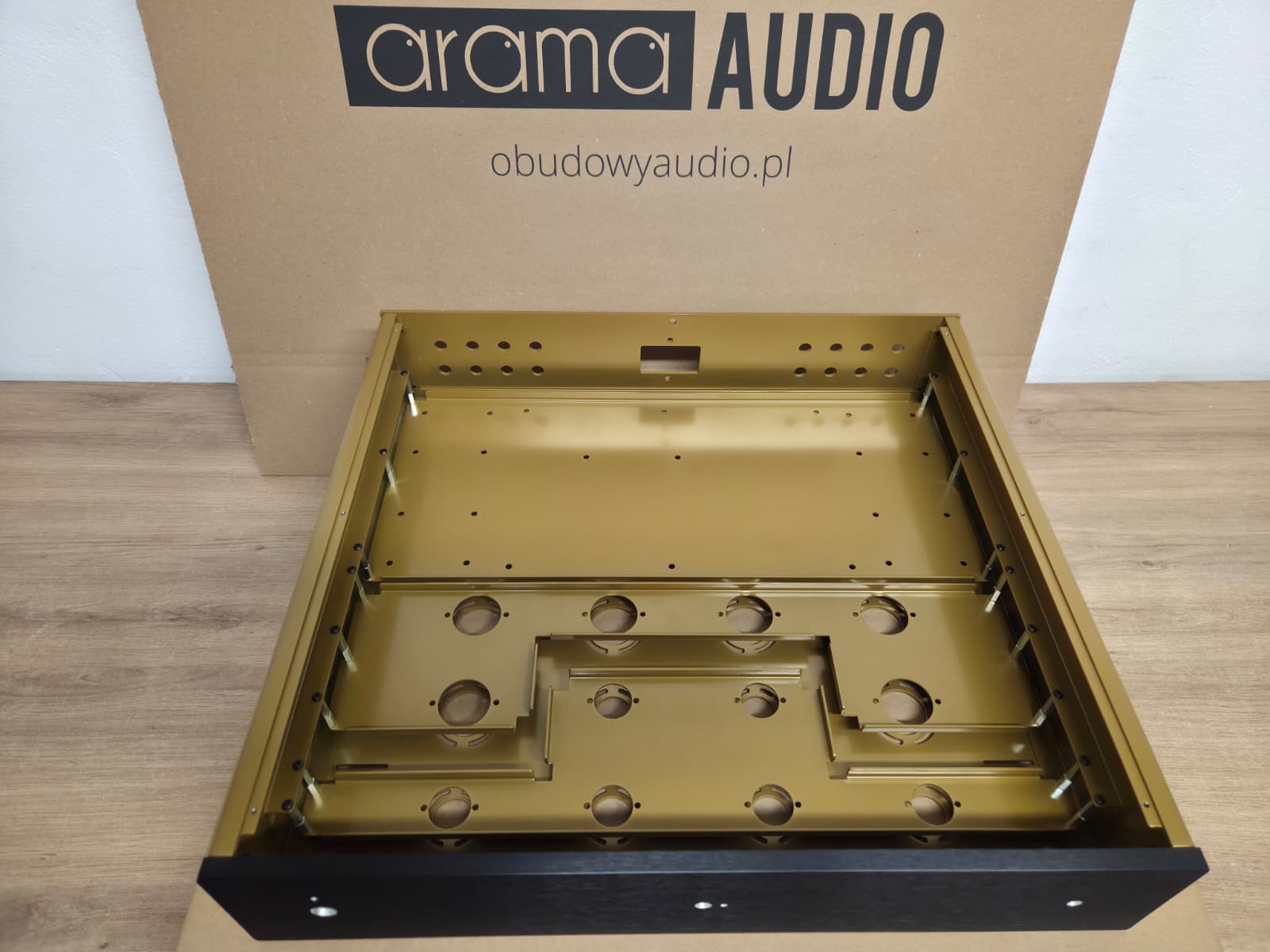

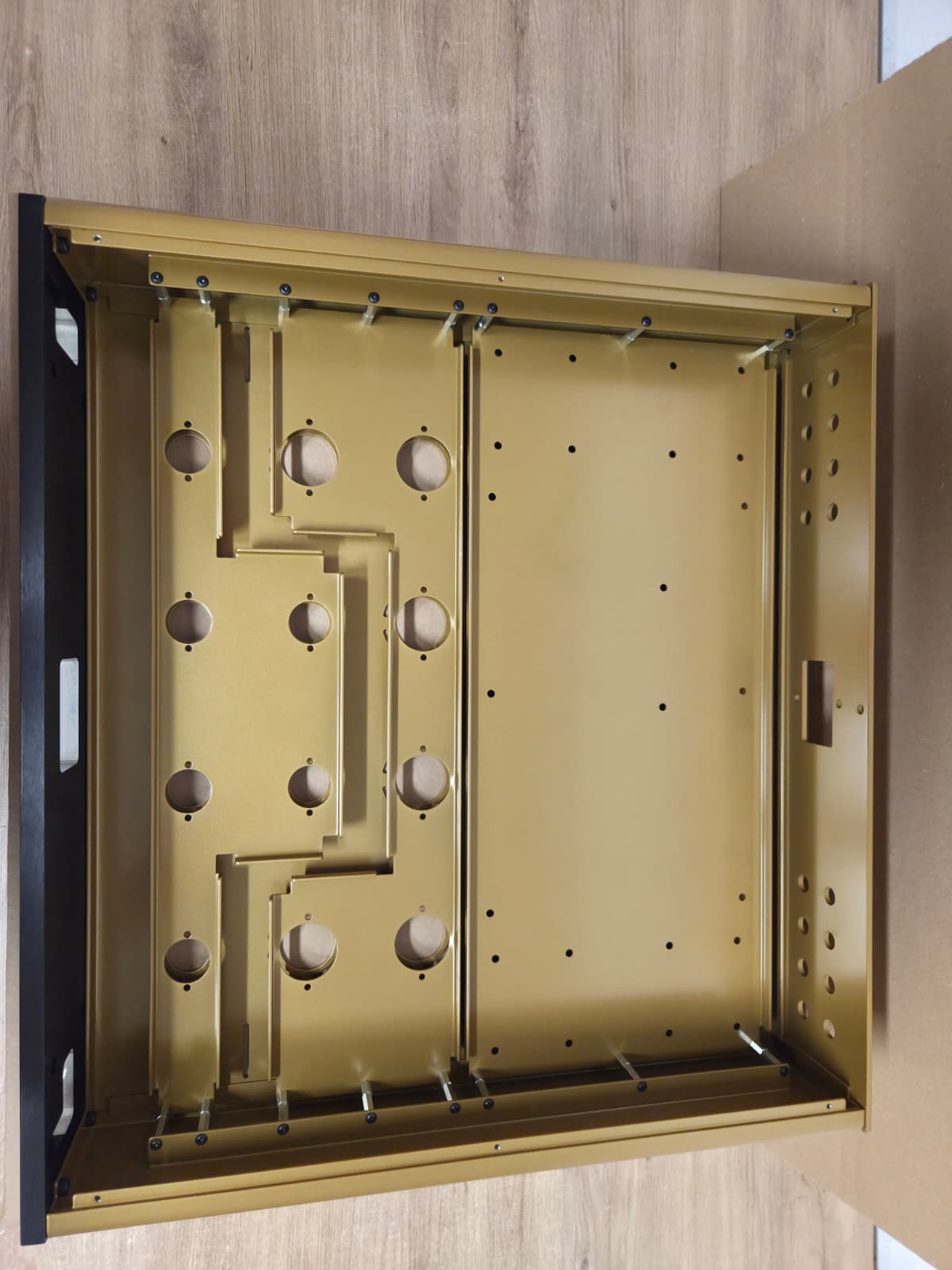

• Trzy niezależne płyty montażowe:

  • dwie płyty dla podstawek Oktal i Noval,

  • jedna płyta pod płytkę PCB oraz dławik.

• Przemyślany układ elementów umożliwiający ustawienie transformatorów w jednej linii.

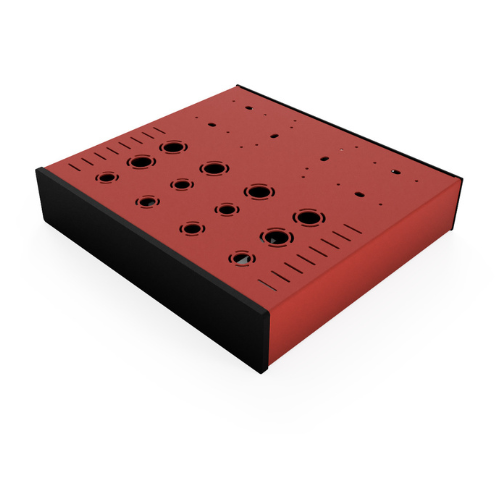

• Możliwość wykonania indywidualnego panelu przedniego z otworami, podfrezowaniami oraz opisami.

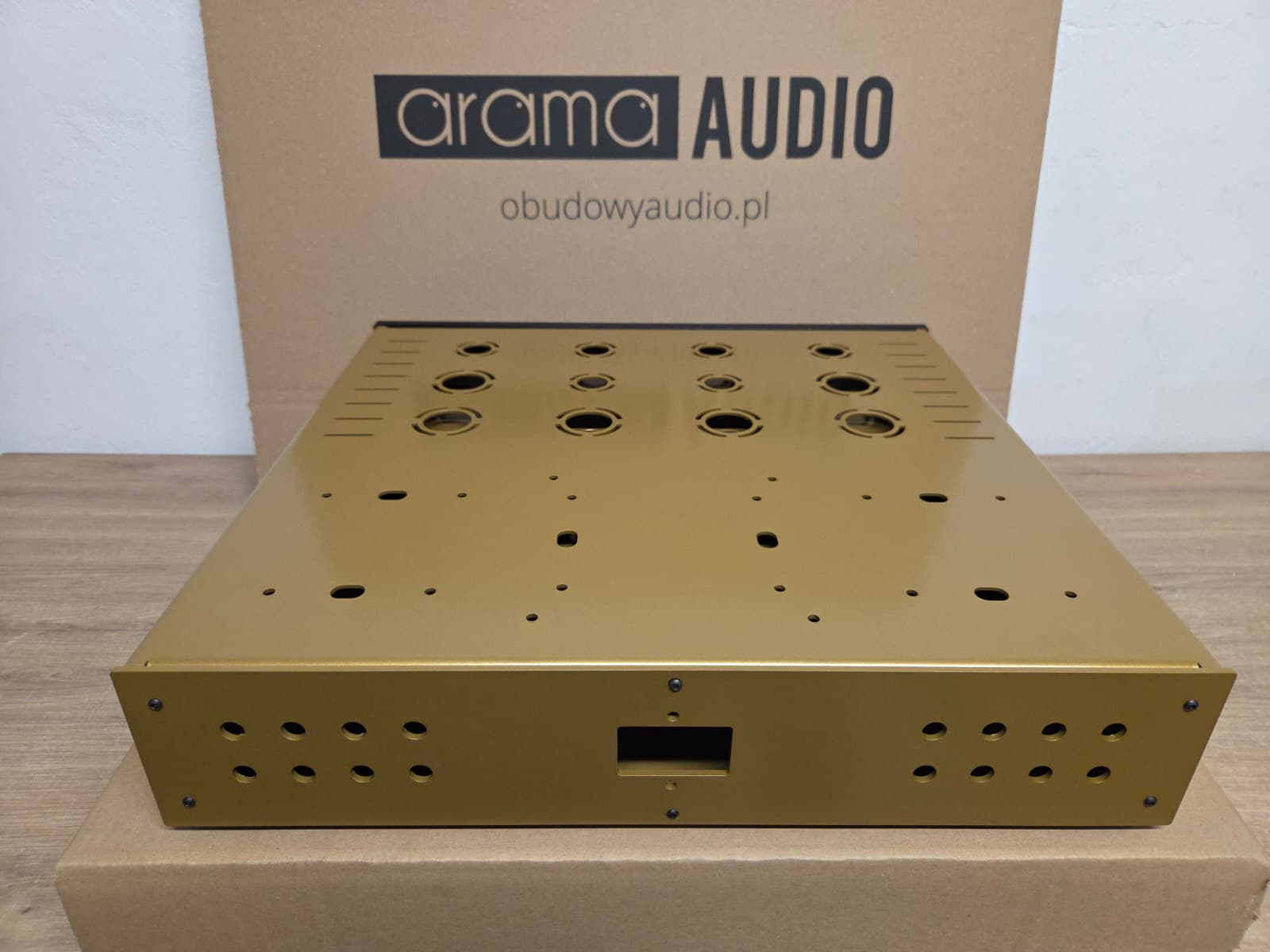

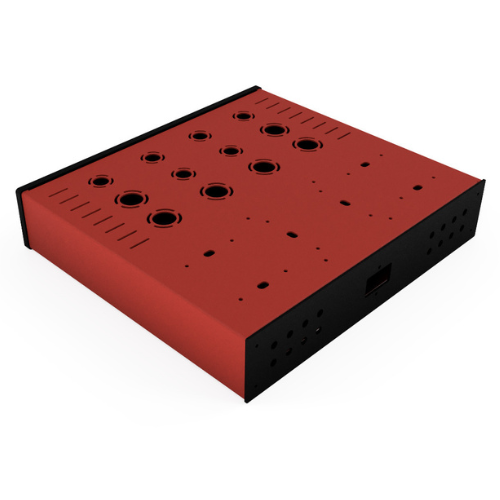

• Możliwość wykonania opisów na panelu tylnym metodą wypalania w malowanym proszkowo aluminium.

• Dowolny kolor obudowy z palety RAL.

Kompaktowe wymiary

Pomimo zastosowania 12 lamp elektronowych oraz dużych transformatorów, obudowa zachowuje kompaktowe wymiary:

450 × 410 × 90 mm
(szerokość × głębokość × wysokość)

Odpowiednie rozmieszczenie elementów oraz ustawienie transformatorów w jednej linii pozwoliło stworzyć konstrukcję, która bez problemu mieści się w większości standardowych szafek RTV.

Personalizacja

Każda obudowa wykonywana jest na zamówienie i może zostać dostosowana do indywidualnych wymagań projektu.

Dostępne opcje obejmują:

• indywidualny projekt panelu przedniego,

• wykonanie opisów i oznaczeń,

• niestandardowe otwory montażowe,

• wybór koloru z palety RAL,

• indywidualne konfiguracje płyt montażowych.

Panel przedni wykonywany jest we współpracy z firmą Modushop, co pozwala uzyskać wysoką jakość wykonania oraz estetykę charakterystyczną dla konstrukcji klasy Hi-Fi i High-End.

Zawartość zestawu

• korpus obudowy,

• 3 płyty montażowe (2 × chassis lampowe + 1 × płyta PCB/dławik),

• elementy montażowe zgodne ze specyfikacją projektu.

Obudowa stanowi idealną bazę do budowy wzmacniacza „12 Małp” oraz innych zaawansowanych konstrukcji lampowych wymagających dużej sztywności, możliwości regulacji i szerokich opcji personalizacji.
